蘋果于近期發布了其最新的創新產品——蘋果Vision Pro智能眼鏡。這款智能眼鏡的面市引起了廣泛關注，被視為開創了智能穿戴設備的新紀元。蘋果Vision Pro作為一款創新的智能眼鏡，以其強大的增強現實技術、優秀的設計與舒適度以及智能生態系統的整合，為用戶帶來了前所未有的人機交互體驗。它具備廣泛的應用潛力，可能改變多個行業的工作方式和用戶體驗，開創了智能穿戴設備的新紀元。

本文將以一個底層硬件核心的視角，拋開所有的表象，以第一性原理，分析蘋果Vision Pro對AR，VR顯示帶來的影響。

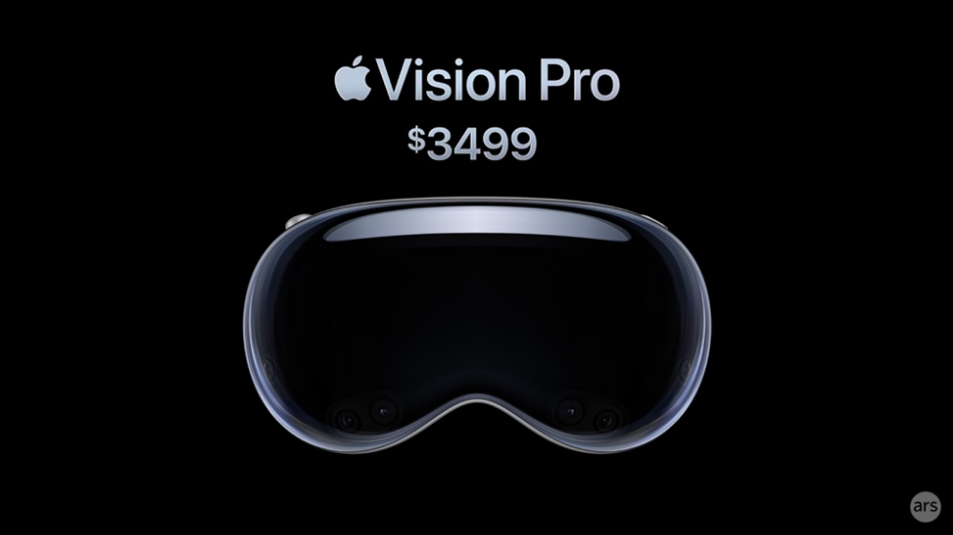

蘋果Vision  Pro表面上是一個體積大，集成了許多高科技技術的頭盔計算機系統。它包括M1 主控CPU，R1圖像處理芯片，高達12個各種攝像頭，5個各種探測器以及6個麥克風。蘋果期待以及強大的設計能力和平臺的力量，推出一款爆款的AR顯示技術。

蘋果Vision Pro采用了先進的傳感器和光學技術，以便讓用戶可以看到外部世界，并將虛擬元素疊加在現實景象上，實現增強現實（AR）體驗。具體來說，蘋果Vision Pro眼鏡配備了多個傳感器，包括攝像頭、深度傳感器、陀螺儀和加速度計等。

這些傳感器的協同工作使得Vision Pro能夠獲取用戶周圍環境的信息，并對其進行精確感知，攝像頭是其中最重要的傳感器之一，Vision Pro眼鏡上的攝像頭會實時捕捉用戶所看到的外部世界的圖像。這些圖像數據會被傳輸?shù)窖坨R內部的處理單元進行分析和處理。深度傳感器也是關鍵組件之一，它使用紅外光或激光等技術，測量物體與眼鏡之間的距離，并創建一個深度圖像。這使得Vision Pro能夠更準確地識別和定位虛擬元素的位置，實現更精確的AR疊加效果。此外，陀螺儀和加速度計等傳感器幫助記錄和跟蹤眼鏡在空間中的方向和運動。

這些傳感器可以檢測頭部的旋轉和傾斜，以便根據用戶的視角調整虛擬元素的位置和角度，使其與外部環境保持一致。整個傳感器系統與眼鏡內部的處理單元相互配合，實時處理和整合數據，將用戶所看到的外部世界與虛擬元素進行融合，最終通過眼鏡上的顯示器呈現給用戶。這樣，用戶就能夠通過蘋果Vision Pro眼鏡同時感知和互動現實世界和虛擬元素，創造出沉浸式的增強現實體驗。

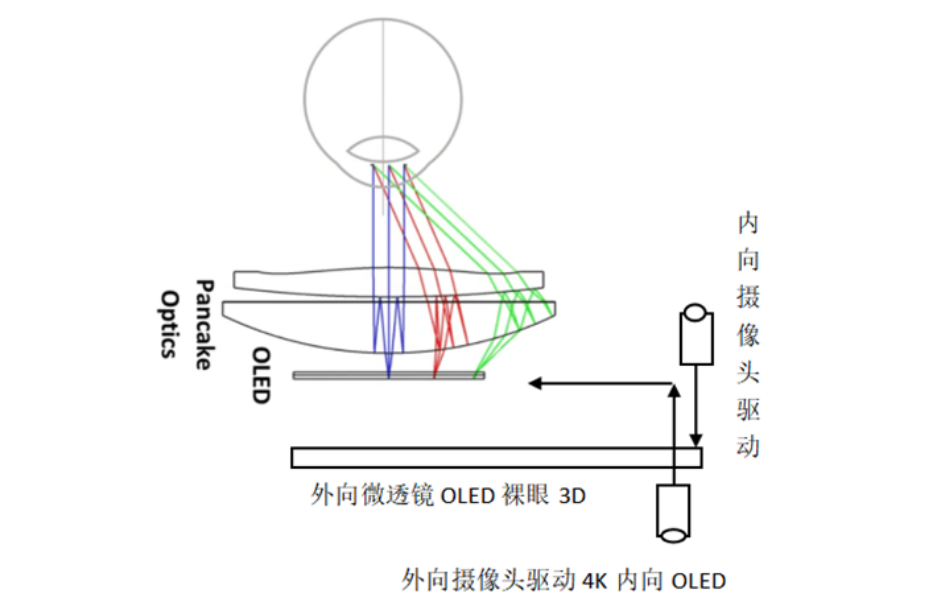

圖一  Pancake光學設計方案

 但是從一個光學工程師的角度看，蘋果Vision Pro眼鏡實際上是一個Pancake虛擬顯示的光學架構，外加許多的攝像頭和顯示器。

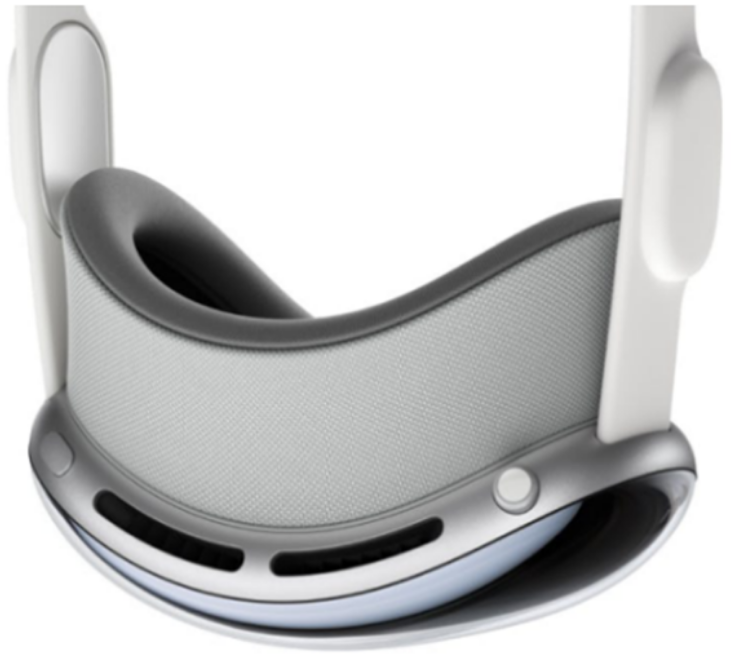

圖二  Pancake硬件結構

Pancake結構本身是一個不透明的，是虛擬增強現實的典型結構，不能應用于增強現實顯示。蘋果采用了一個外向的攝像頭收集外部圖像，顯示在內向4KOLED顯示器上，做到對內的透明。這一技術實際上并不新穎也不是蘋果的專利。Pancake的光學架構是幾十年前的技術，其主要目的是減小VR眼鏡的厚度。

最近在VR眼鏡上突然受到熱捧，許多初創公司和大公司是都相繼推出了基于pancake的VR眼鏡，例如華為的李騰躍團隊在4年前就有該類架構的產品推出。利用攝像頭看到被顯示器阻擋的真實世界這一想法也是顯而易見，蘋果在2017年收購的初創公司Vrvana （3000萬美金），就是采用的這一思路。

同時，為了讓對面的觀眾能夠和戴蘋果眼鏡的人保持視線交流，蘋果眼鏡專門放了一個外向OLED顯示器，對第三方專門顯示戴眼鏡者的眼睛。由于外向的OLED的圖像平面并不和用戶臉平面在同一個平面上，外向OLED顯示器上還被放置了透鏡陣列，實現裸眼3D的效果。這樣使得的對面第三方和用戶交流時，看到的用戶的眼睛和用戶的臉面在同一個平面上。

由此可見，蘋果花了巨量的成本，犧牲了小巧的體積，實際上就是實現了一種電學透明的效果。由于有雙向攝像頭和雙向顯示器的作用，不透明的眼鏡變成一個電學上透明的眼鏡。

這一方法和增強現實的主流方法并不相同。實際上屬于虛擬現實VR的范疇，虛擬現實顯示是不透明的顯示器產生了一個虛擬的世界，完全割斷了虛擬和真實世界的聯系。目前主流增強顯示的技術，本質上是一個透明的顯示器?？梢园烟摂M內容增強顯示到為外界世界上。

目前增強現實顯示（圖三，一個理想的增強現實眼鏡），無論是基于光波導的AR眼鏡（圖四，光波導架構示意圖），車載ARHUD，還是光子晶體科技有限公司的裸眼AR顯示系統（NanoAR?，圖五），它們本質上都是光學透明。而蘋果新推出的Vision Pro本質上只是電學上透明。未來的AR顯示技術到底會是光學透明還是電學透明？由此就產生了靈魂之問：“電子透明還是光學透明，這恐怕是個問題。”

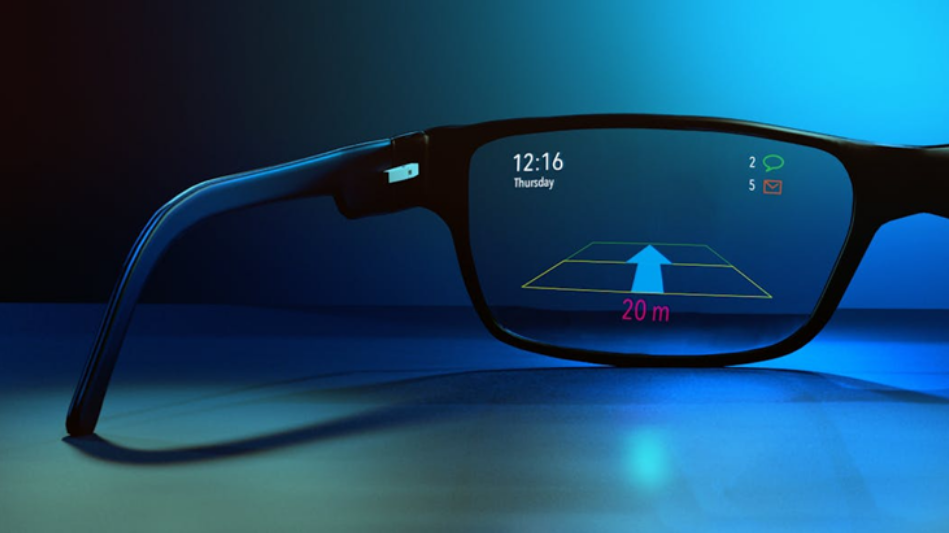

圖三，一個理想的增強現實眼鏡

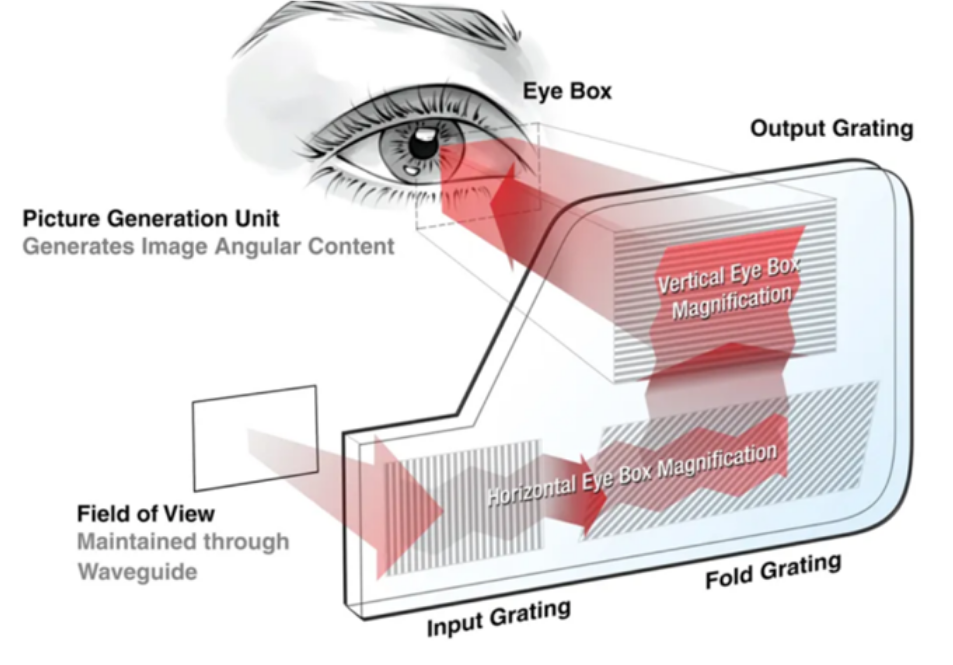

圖四，光波導架構示意圖

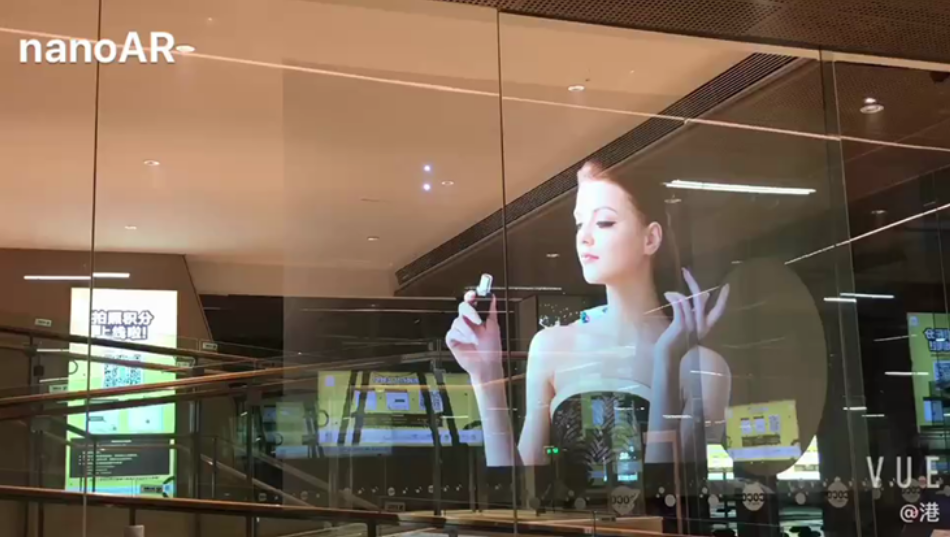

圖五，光學透明的NanoAR?

光學透明的優勢非常明顯，它本質上是透明的，用戶直接看到外界世界，其分辨率，視角，對比度都比利用顯示技術產生的圖像大得多。由于有了真實的世界作為錨定，使用的眩暈感，安全性等等都會比較容易接受。在眼鏡失效的情況下，也不會產生危險。

光學透明的最大的問題，是所有的虛擬現實的內容，都要疊加到外界真實的世界上。外界世界的亮度的變化范圍非常大，所以顯示器的動態范圍需要非常大，從比較暗的環境的100多尼特到陽光下的上萬尼特，這樣近兩個數量級的動態范圍，對增強現實顯示的性能提出了巨大的要求。目前增強現實顯示主要技術方案為Bird Bath和光波導兩種方式實現。體積可以做得比較小，但是離滿足兩個數量級的大動態范圍，還有非常遙遠的道路。

電學透明的優勢，是完全不用考慮光學系統的透明度。光學系統設計比較簡單，就顯示本身而言可以利用高分辨率OLED屏。其主要問題在于以下幾個方面：

1) 體積巨大，由于存在兩層顯示器，兩套光學系統（ Pancake和裸眼3D屏），體積巨大，我認為如果沒有其他革命性的硬件光學技術出現，就按照蘋果provision目前的架構進化，其體積大優化空間已經不大了，不會有太多的改進。

2) 由于透明的功能實際上是有電學來實現的，系統中的故障將導致透明失效，這就使得增強現實眼鏡目前最有前途的場景，比如駕駛、軍事、工業，醫療等方面使用會受到很大的限制。因此，只有在一般的娛樂消費領域有特定的市場，而這些領域目前的需求已經被VR增強現實顯示系統所滿足。

3)  同時由于兩層的平板顯示器，和眾多的攝像頭，為了實現3D建模，低延時顯示需要巨大的算力，功耗也比較高，近期的未來很難做到真正便攜式頭戴式的顯示。

筆者認為，增強現實眼鏡，首先必須有一個眼鏡的形態。其大小，功耗要足夠小，只有這樣，增強現實眼鏡（AR）才能走入億萬家庭，變成手機以外的第二個計算平臺。蘋果Vision Pro的發布，反映了市場和工業界對增強現實顯示AR的巨大興趣。蘋果生態系統的導入也會大大加快硬件技術、軟件技術和應用生態的發展。

我們可以期待，未來智能眼鏡技術將會有更加廣闊的前景和更快的發展。但是就硬件技術和系統架構而言，我們認為蘋果的技術方案顯然滿足不了人們對增強現實眼鏡體積和功耗的要求，很可能是一個中間的方案， AR眼鏡還期待新的硬件技術。
